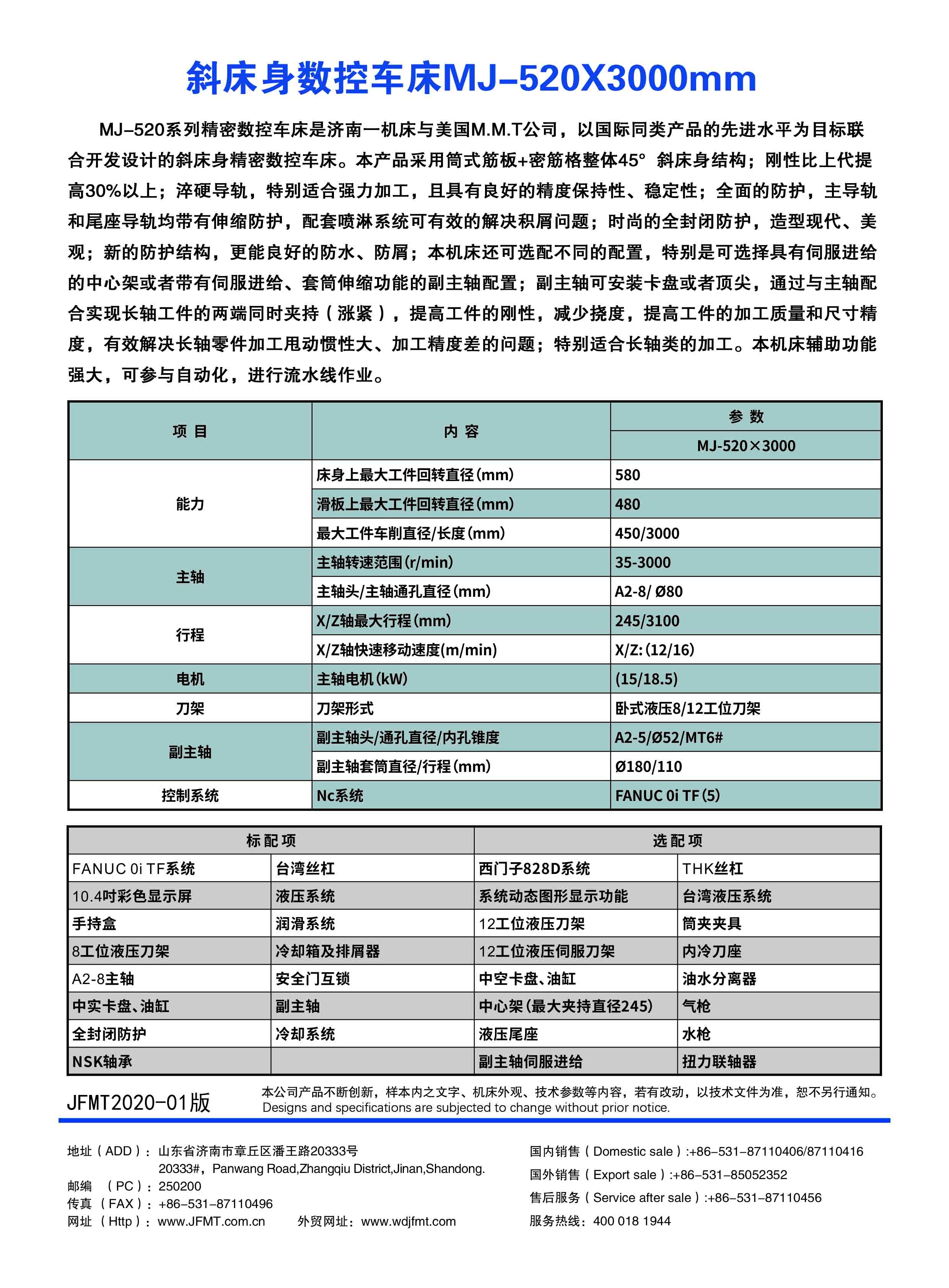

J1MJ-520X3000斜床身數控車床
點擊數：
MJ-520系列精密數控車床是濟南一機床與美國M.M.T公司，以國際同類產品的先進水平為目標聯合開發設計的斜床身精密數控車床。本產品采用筒式筋板+密金格整體45°斜床身結構；剛性比上代提高30%以上；淬硬導軌，特別適合強力加工，且具有良好的精度保持性、穩定性；全面的防護，主導軌和尾座導軌均帶有伸縮防護，配套噴淋系統可有效的解決積屑問題；時尚的全封閉防護，造型現代、美觀；新的防護結構，更能良好的防水、防屑；本機床還可選配不同的配置，特別是可選擇具有伺服進給的中心架或者帶有伺服進給、套筒伸縮功能的副主軸配置；副主軸可安裝卡盤或者頂尖，通過與主軸配合實現長軸工件的兩端同時夾持（漲緊），提高工件的剛性，減少撓度，提高工件的加工質量和尺寸精度，有效解決長軸零件加工甩動慣性大、加工精度差的問題；特別適合長軸類的加工。本機床輔助功能強大，可參與自動化，進行流水線作業。
MJ-520X3000斜床身數控車床主要規格參數表（標準配置）
|
項目 |
內 容 |
單位 |
參 數 |
|
能力 |
床身上******工件回轉直徑 |
mm |
580 |
|
滑板上******工件回轉直徑 |
mm |
480 |
|
|
******工件車削直徑/長度 |
mm |
450/3000 |
|
|
主軸 |
主軸轉速范圍 |
r/min |
35-3000 |
|
主軸頭/主軸通孔直徑 |
mm |
A2-8/ ?80 |
|
|
行程 |
X/Z軸******行程 |
mm |
245/3100 |
|
X/Z軸快速移動速度 |
m/min |
X/Z:（12/16） |
|
|
電機 |
主軸電機 |
kW |
(15/18.5) |
|
刀架 |
刀架形式 |
|
臥式液壓8/12工位刀架 |
|
副主軸 |
副主軸頭/通孔直徑/內孔錐度 |
mm |
A2-5/?52/MT6# |
|
副主軸套筒直徑/行程 |
mm |
?180/110 |
|
|
控制系統 |
NC系統 |
|
FANUC 0i TF（5） |
